Устройство и принцип работы отбойного молотка
Принцип работы отбойного молотка зависит от типа используемого привода. Этим объясняются различия в устройстве инструментов. Однако для понимания работы механизма не нужно знать назначение каждой детали. Мы остановимся только на самом важном.
Пневматический отбойный молоток

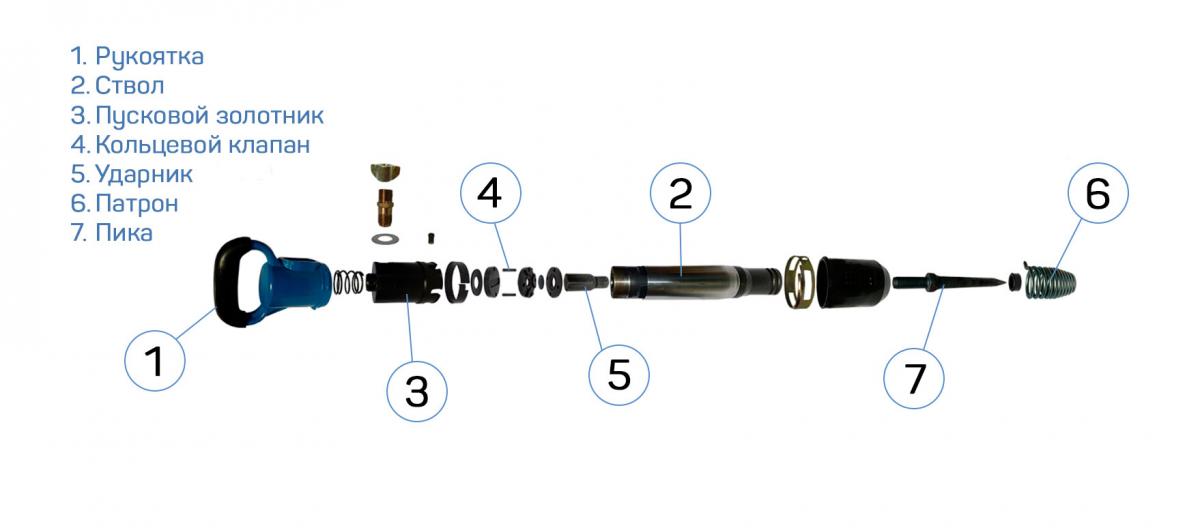

Для начала рассмотрим устройство пневматического отбойного молотка:
- Рукоятка – позволяет удерживать инструмент во время работы. Также именно на ней находится пусковой механизм. Обычно ее делают из пластика или металла.
- Ствол – это оболочка ударного механизма инструмента. Ее изготавливают из легированной стали.
- Пусковой золотник – клапан, регулирующий подачу воздуха в инструмент.
- Кольцевой клапан – механизм, который поочередно направляет сжатый воздух по каналам либо под ударник, либо над ним.
- Ударник – подвижный элемент, который бьет по пике, смещая ее вперед.
- Патрон – удерживает пику. Имеет специальную пружину, которая заставляет пику вернуться в исходное положение после удара.
- Пика – рабочий элемент. Могут иметь разные размеры и формы. Пику можно легко сменить.
Принцип работы
Теперь посмотрим, как это все работает:
- При нажатии на рукоятку пусковой золотник смещается и сжатый воздух поступает по каналам в воздухораспределительный механизм, к клапанной коробке.
- Проходя через кольцевой клапан, воздух по каналам движется в нижнюю часть ствола. Так сжатый воздух быстро закачивается под ударник, заставляя его подняться вверх.
- Когда ударник достигает верхней точки, он открывает отверстия в стволе, выпуская сжатый воздух из ствола.
- В это же время кольцевой клапан перебрасывается так, что воздух перестает закачиваться под ударник. Вместо этого сжатый воздух попадает в пространство над ударником, толкая его вниз.
- Ударник с ускорением опускается вниз и бьет по пике. Она один раз ударяет по поверхности, а затем возвращается в исходное положение благодаря пружине.
- Опускаясь, ударник снова открывает отверстия в стволе, и сжатый воздух покидает камеру.
- Кольцевой клапан снова перебрасывается так, чтобы воздух снова закачивался под ударник. Процесс начинается снова.
Гидравлический отбойный молоток
Гидравлический отбойный молоток вместо воздуха используется сжатое масло. Но в остальном этот инструмент работает примерно так же, как пневматический отбойный молоток. Поэтому мы не будем рассматривать его подробней.
Электрический отбойный молоток
А вот электрический отбойный молоток уже заметно отличается, поэтому о нем нужно рассказать подробнее. Начнем с устройства инструмента:
- Корпус – обычно изготавливается из пластика. Это делает инструмент более легким и безопасным.
- Рукоятка – тоже из пластика. Как и у пневматического инструмента, здесь расположен пусковой механизм.
- Электродвигатель – именно он приводит в движение ударный механизм. Работает от электросети.
- Шатун – превращает вращательное движение двигателя в возвратно-поступательные движения поршня.
- Поршень – сжимает воздух в камере, толкая цилиндр вперед.
- Цилиндр – передает энергию ударнику. Цилиндр не позволяет энергии удара дойти до двигателя. Это предотвращает его поломку.
- Ударник – бьет по пике, заставляя ее вибрировать.
- Патрон – фиксирует пику.
- Пика – ударных элемент.
Принцип работы
Как несложно заметить, конструкция электрического отбойного молотка заметно отличается от пневматического. Принцип работы тоже иной:
- При нажатии на пуск включается электродвигатель.
- Присоединенный к двигателю шатун начинает работу, превращая вращение и возвратно-поступательные движения.
- Это приводит в движение поршень, который сжимает воздух в камере.
- Повышение давления в камере смещает цилиндр вперед.
- Цилиндр бьет по неподвижному ударнику, а от него энергия передается на пику.
- Пика вибрирует, тем самым воздействуя на поверхность.
- В это время шатун уже тянет поршень назад, засасывая воздух. Это возвращает цилиндр в исходное положение. После чего цикл повторяется.
Бензиновый отбойный молоток
Бензиновый отбойный молоток работает примерно по тому же принципу, что и электрический. Однако вместо сравнительно небольшого электромотра используется полноценный двигатель внутреннего сгорания. Это увеличивает и мощность, и размеры агрегата.
