Выбор подходящих материалов для трубопроводов, подключенных к компрессору высокого давления, напрямую влияет на безопасность и надежность всей системы. В реальной практике вместо классических труб всё чаще используются шланги высокого давления, которые обладают гибкостью, прочностью и соответствуют рабочим условиям пневмосистем.
Если вы подбираете комплектующие к воздушному компрессору высокого давления (КВД), обратите внимание не только на прочность, но и на температурный диапазон, устойчивость к износу и совместимость с другими компонентами системы.
Основные требования к шлангам высокого давления
Для стабильной и безопасной работы компрессора высокого давления важно, чтобы рукава соответствовали ряду ключевых параметров:
Прочность и стойкость к разрыву
Рукав должен выдерживать рабочее давление без деформаций. Например, армированные шланги с оплеткой из стали, как в категории рукавов высокого давления PNEVMOTEH, рассчитаны на такие нагрузки.
Устойчивость к агрессивной среде и температуре
При работе с маслом, влагой, перепадами температур — лучше использовать резинотканевые или термостойкие варианты. Некоторые модели выдерживают рабочую температуру до +120 °C и выше.
Гибкость и герметичность соединений
Особенно это важно при подключении компрессора в ограниченных пространствах или при вибрации. Надежные фитинги и качественная сборка позволяют исключить протечки и утечки воздуха.
Какие шланги подходят для компрессоров высокого давления?
На сайте PNEVMOTEH вы найдете широкий выбор шлангов и комплектующих для систем высокого давления. Рассмотрим самые востребованные решения:

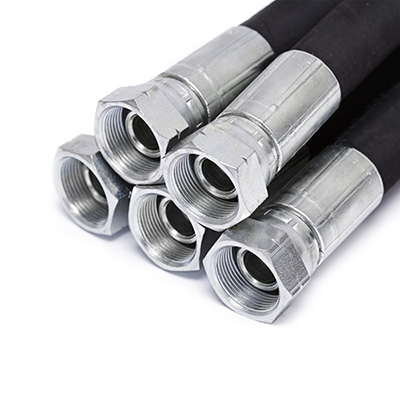

▶ Рукава высокого давления с металлической оплеткой
Из каталога PNEVMOTEH доступны гибкие шланги с двумя оплетками, выдерживающие давление от 160 до 400 Бар. Они подходят для подключения к компрессорам, гидравлическим системам, насосам. Особенно хороши в условиях, где важны гибкость, компактность и высокая прочность.
▶ Рукава в оплётке к КВД
В разделе «Запчасти к КВД» представлены готовые рукава в металлической оплётке с резьбовыми соединениями. Они используются для замены штатных шлангов в промышленных и модульных компрессорных установках(МКС). Также можно подобрать шланги с нестандартной длиной или резьбой — для точного подключения к конкретной модели компрессора.
Почему не всегда стоит использовать трубы?
Хотя стальные или медные трубы по-прежнему применяются в стационарных установках, они уступают современным шлангам по ряду параметров:
| Материал | Преимущества | Ограничения |
|---|---|---|
| Сталь | Прочность, широкий температурный диапазон | Коррозия, сложность установки |
| Медь | Пластичность, коррозионная стойкость | Высокая цена, не для сверхдавления |
| Полимеры | Лёгкие, не ржавеют, просты в монтаже | Ограничены по температуре и давлению |
| Шланги ВД | Гибкие, герметичные, легко заменяемые, ГОСТ | Требуют замены по ресурсу и осмотра |
Итоги
При выборе материалов для соединения с компрессором высокого давления не обязательно ориентироваться на жёсткие трубы. Современные рукава высокого давления в каталоге PNEVMOTEH.
А если остались вопросы — менеджеры PNEVMOTEH помогут подобрать нужный диаметр, тип соединения и рабочее давление. Надёжность начинается с правильного шланга!
